Ревизия ПЭ 100 для канализации: виды, применение, особенности и преимущества

При строительстве современных систем канализации, ливневого водоотведения и дренажа важно не только обеспечить надежную транспортировку стоков, но и предусмотреть возможность обслуживания трубопровода. Именно для этой задачи используются полиэтиленовые тройники-ревизии ПНД (ПЭ100) , которые часто путают с прочистками — ниже разберём разницу. Они дают доступ к внутренней полости трубы для осмотра, промывки и удаления засоров без демонтажа участка трубопровода.

Для строительно-монтажных организаций, проектировщиков и эксплуатирующих служб правильно подобранная ревизия значительно сокращает время обслуживания инженерных сетей и снижает затраты на их эксплуатацию.

Что такое тройник-ревизия ПЭ и зачем она нужна

Ревизия ПЭ — это специальный фасонный элемент трубопровода из полиэтилена низкого давления (ПЭ 100), предназначенный для доступа к внутренней части системы. Она устанавливается в местах, где проектом предусмотрен периодический контроль состояния трубопровода и его обслуживание.

Основные задачи ревизии:

• доступ к внутренней полости без разборки трубопровода;
• визуальный контроль состояния стенок и уровня заиливания;
• промывка и удаление засоров;
• ввод промывочного оборудования;
• плановое профилактическое обслуживание.

Изделия широко применяются при строительстве:

• наружной хозяйственно-бытовой канализации;
• ливневой канализации;
• дренажных систем;
• технических трубопроводов;
• инженерных сетей ЖКХ;
• промышленных объектов;
• коммерческих и частных объектов.

Ревизия и прочистка — в чем разница?

В профессиональной практике эти понятия нередко используют как синонимы, однако различаются они конструктивно — тем, как расположена заглушка.

Ревизия — заглушка на боковом патрубке. Через неё выполняют осмотр, промывку и удаление засора в зоне установки. Исполнение с патрубком 45° удобнее: инструмент заходит под пологим углом и проходит дальше по трассе, чем через патрубок 90°.

Прочистка — отдельное изделие, у которого заглушка расположена соосно прямому участку. Инструмент заходит строго по оси трубы и обслуживает участок на всю длину. Применяется, когда нужен доступ ко всей трассе, а не к точке установки.

Именно поэтому при строительстве протяженных сетей канализации чаще используются ревизии.

Виды тройников-ревизий ПЭ

В зависимости от конструкции и способа обслуживания выпускаются два основных типа изделий.

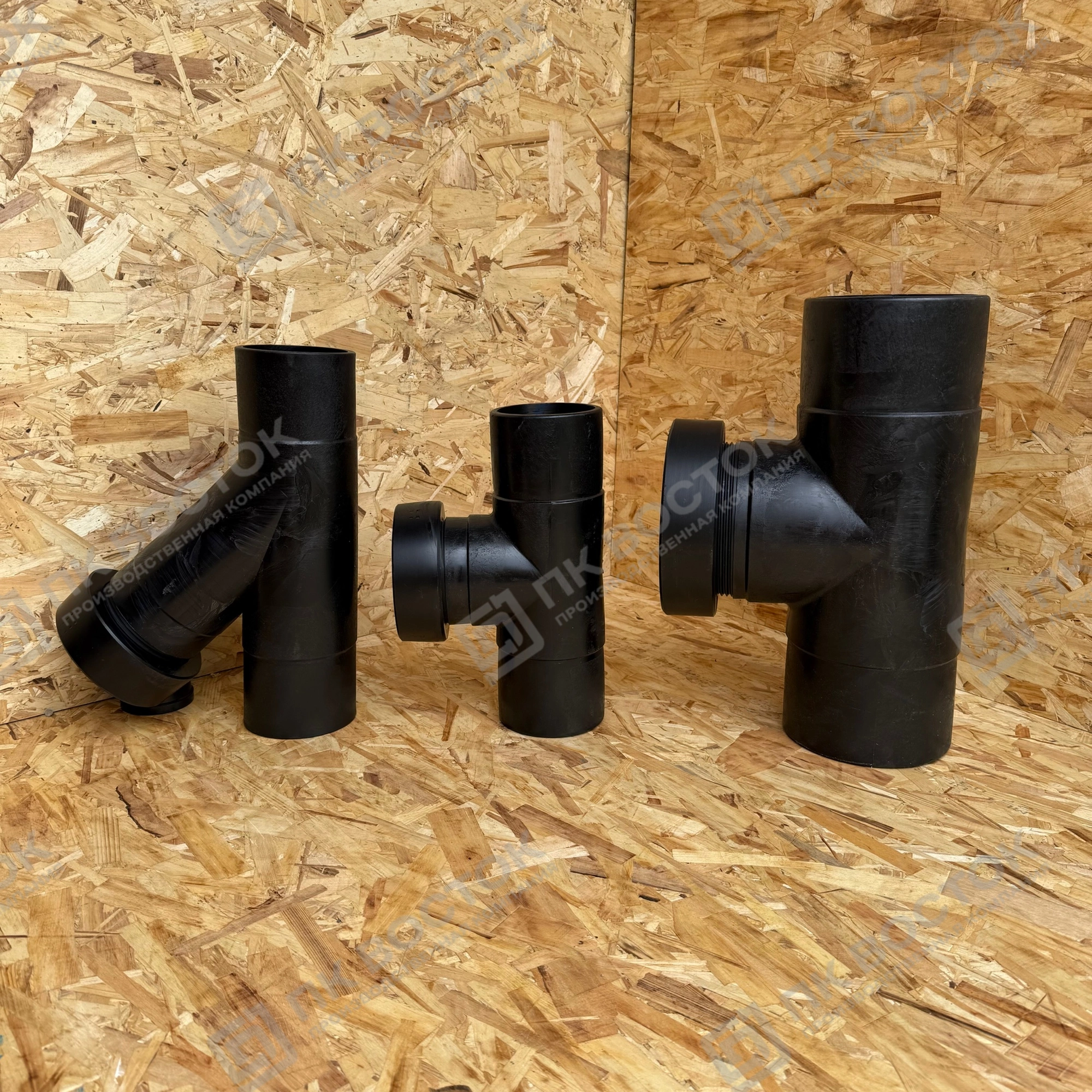

Ревизия ПНД с резьбовой крышкой

Этот вариант представляет собой сегментный тройник с герметичной резьбовой заглушкой, обеспечивающей быстрый доступ к внутренней полости трубопровода. Используется в безнапорных системах.

Конструкция включает:

• основной корпус из полиэтилена ПЭ100;
• прямоточный проход;
• боковой патрубок с наружной резьбой;
• герметичную крышку (заглушку);
• уплотнительную систему, предотвращающую протечки.

После откручивания крышки открывается доступ внутрь трубы для осмотра, промывки и удаления засора.

Такие изделия особенно удобны на участках, где требуется регулярное техническое обслуживание инженерных сетей.

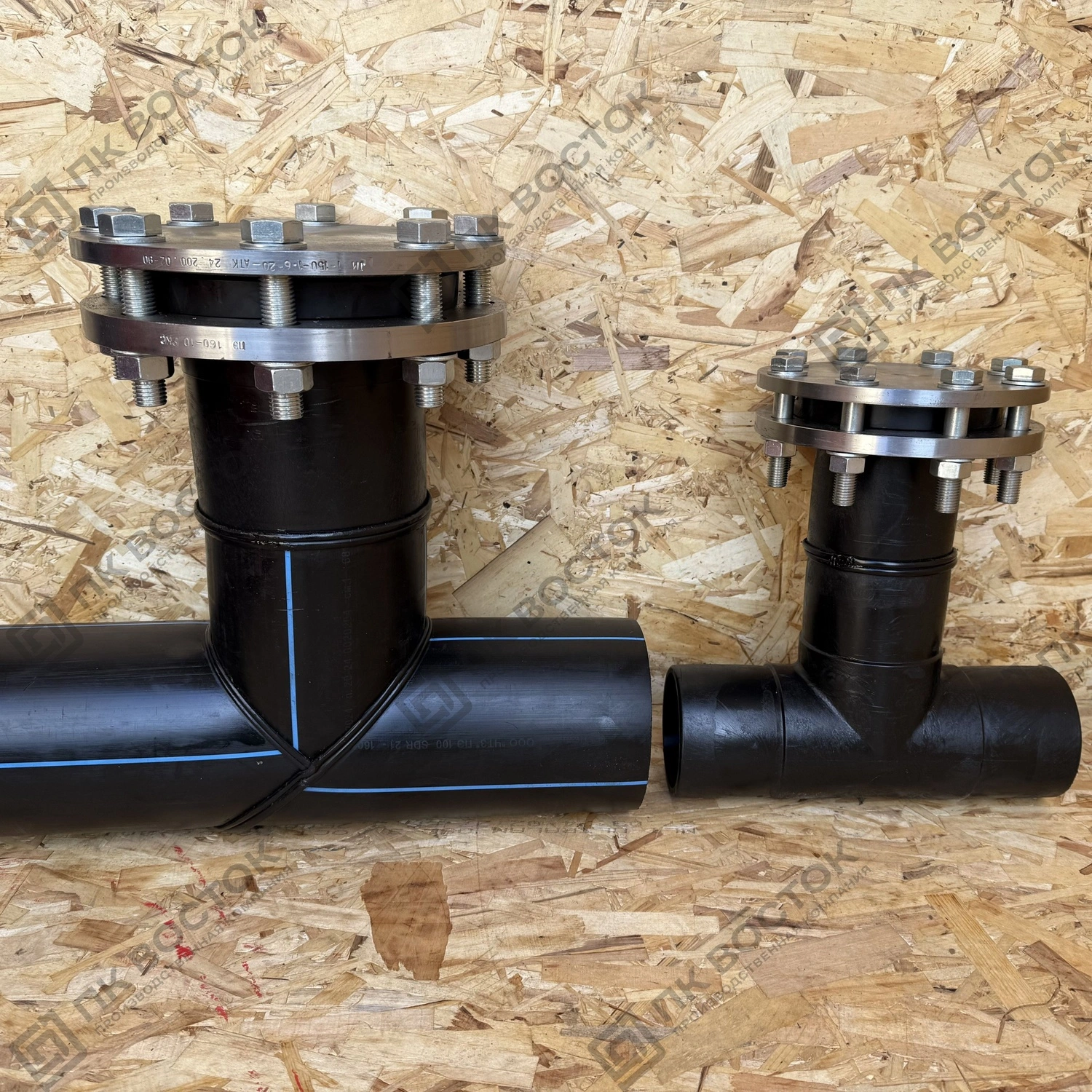

Фланцевая ревизия ПНД

Фланцевая ревизия представляет собой тройниковый элемент с боковым патрубком, оснащенным стальным фланцем под втулку. Доступ к трубопроводу осуществляется после демонтажа фланцевого соединения. Может использоваться как в напорных, так и в безнапорных системах. Поставляется без прокладки и крепежа.

Такая конструкция широко применяется на промышленных объектах и инженерных сетях, где используются фланцевые соединения.

Основные преимущества фланцевой ревизии:

• удобное обслуживание трубопроводов большого диаметра;
• надежное герметичное соединение;
• возможность многократной разборки;
• простая замена отдельных элементов системы.

Основные характеристики полиэтиленовых ревизий

Ревизии выпускаются в различных исполнениях в зависимости от требований проекта.

• Диаметры: от 50 до 400 мм.
• Угол отвода: 45° или 90°.
• Материал: полиэтилен ПЭ100.
• SDR: 11, 13.6, 17, 21.

Выбор SDR определяется условиями эксплуатации трубопроводной системы и требованиями проектной документации.

Особенности конструкции

Большинство ревизий производится из труб ПЭ100, изготовленных по ГОСТ Р 70628.2-2023 (взамен ГОСТ 18599-2001) .

В зависимости от диаметра применяются два способа производства:

• стыковая сварка сегментов трубы;
• литье под давлением.

Например, ревизии диаметром 110 и 160 мм могут изготавливаться методом литья. Такие изделия имеют цельный корпус без сварных швов и отличаются отсутствием характерной синей полосы.

Фланцевые модели дополнительно оснащаются стальным фланцем под втулку, соответствующим требованиям ГОСТ 33259-2015.

Производство ревизий ПНД

Изготовление изделий включает несколько этапов:

1. Подбор труб необходимого диаметра и SDR.
2. Нарезка заготовок под требуемым углом.
3. Стыковая сварка элементов.
4. Установка резьбового патрубка с крышкой или приварка фланца.
5. Контроль геометрии изделия.
6. Проверка герметичности и качества сварных соединений.
7. Маркировка и упаковка готовой продукции.

Производство осуществляется в соответствии с требованиями ТУ 24.20.40-001-03448534-2022.

Преимущества полиэтиленовых тройников-ревизий

• удобный доступ к трубопроводу без демонтажа системы;
• герметичность соединений;
• устойчивость к коррозии и агрессивным средам;
• небольшой вес изделий;
• простота транспортировки и монтажа;
• совместимость с трубами ПЭ100;
• срок службы более 50 лет;
• низкие эксплуатационные расходы;
• экологическая безопасность материала;
• высокая ремонтопригодность.

Монтаж

Ревизии устанавливаются в местах, предусмотренных проектом, где необходим регулярный доступ к трубопроводу.

Монтаж выполняется:

• стыковой сваркой;
• при помощи электросварных муфт;
• через фланцевое соединение (для фланцевых моделей).

После завершения монтажа трубопровод проходит проверку герметичности.

Как выбрать ревизию ПНД

При выборе изделия рекомендуется учитывать следующие параметры:

• диаметр трубопровода;
• значение SDR;
• угол отвода — 45° или 90°;
• способ подключения;
• условия эксплуатации;
• периодичность технического обслуживания.

Если требуется максимально быстрый доступ к трубопроводу без разборки соединений, оптимальным решением станет ревизия с резьбовой крышкой. Для трубопроводов, где используются фланцевые соединения, предпочтительнее применять фланцевое исполнение.

Заключение

Ревизии ПНД ПЭ100 являются важным элементом современных канализационных, ливневых и дренажных систем. Они упрощают контроль состояния сетей, позволяют удалять засоры и проводить профилактическое обслуживание без демонтажа трубопровода.

Широкий выбор диаметров, SDR, углов отвода и вариантов исполнения позволяет подобрать оптимальное решение практически для любого проекта.
